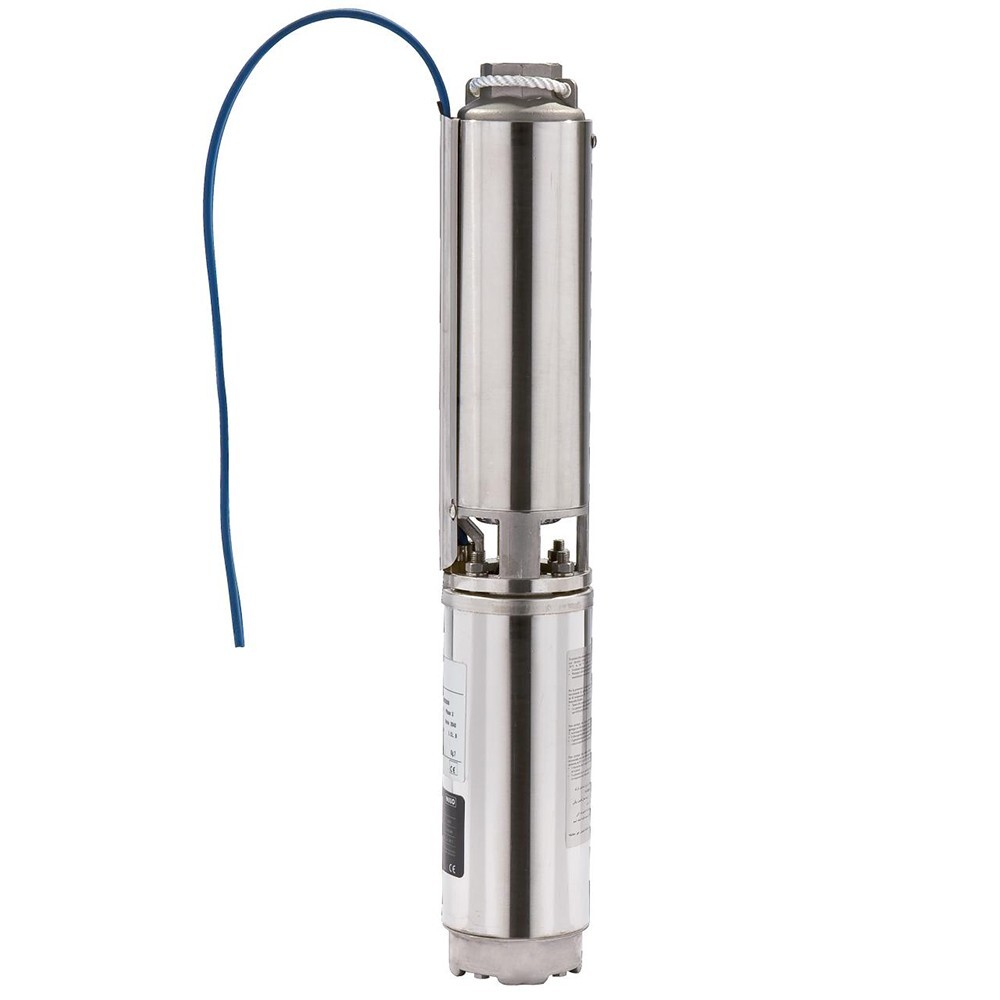

Насос скважинный WILO-NATIVE TWU 4-0210-C

Полностью погружной многоступенчатый насос с радиальными или полуосевыми рабочими колесами в секционном исполнении для вертикального или горизонтального монтажа со встроенным обратным клапаном. Стойкий к коррозии электродвигатель однофазного или трехфазного тока для прямого пуска с водогликолевой смесью. Полностью герметичные и пропитанные смолой самосмазывающиеся подшипники с обмоткой с изолирующей лакировкой. Охлаждение электродвигателя происходит за счет перекачиваемой жидкости. Этот агрегат всегда должен эксплуатироваться в погруженном состоянии. Горизонтальный монтаж выполняется с охлаждающим кожухом. Для перекачивания воды из скважин с максимальной глубиной погружения 200 м и максимальным содержанием песка 50 г/м³.

Комплект поставки:
Гидравлическая часть в полном сборе с электродвигателем
Соединительный кабель с разрешением к применению в питьевом водоснабжении
В исполнении для однофазного тока - с распределительной коробкой и конденсатором, термическим реле электродвигателя, а также включателем/выключателем
Инструкция по монтажу и эксплуатации




Описание серии
Тип
Многоступенчатый погружной насос 4" в исполнении со стяжными лентами для вертикального или горизонтального монтажа
Применение
Для перекачивания воды из скважин, колодцев и цистерн
Для использования в системах водоснабжения, полива и ирригации
Повышение давления
Понижение уровня воды
Для перекачивания воды без длинноволокнистых и абразивных примесей
Обозначение
например: Wilo-Sub TWU 4-0207-C
TWU Погружной насос
4 Диаметр гидравлической части в дюймах ["]
02 Номинальная подача [м3/ч]
07 Количество ступеней гидравлической части
C Обозначение поколения насоса

Особенности/преимущества продукции
Детали, контактирующие с перекачиваемой жидкостью, из устойчивых к коррозии материалов
Встроенный обратный клапан
Износостойкий благодаря всплывающим рабочим колесам
Удобный для техобслуживания электродвигатель
Оснащение/функции
Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами
Герметизированные электродвигатели
Встроенный обратный клапан
Муфта в соответствии с NEMA
Однофазный или трехфазный электродвигатель
Термическое реле электродвигателя для однофазного электродвигателя
Технические характеристики
Минимальный индекс эффективности (MEI) ≥ 0,7
Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
Режим работы в погруженном состоянии: S1
Температура перекачиваемой жидкости: 3-30 °C
Минимальное течение на моторе: 0,08 м/с
Макс. содержание песка: 50 г/м3
Макс. количество пусков: 20/ч
Макс. глубина погружения: 200 м
Класс защиты: IP 68
Подсоединение к напорному патрубку: Rp 1¼ ‐ Rp 2
Материалы
Корпус гидравлической системы: нержавеющая сталь 1.4301
Рабочие колеса: Noryl
Вал гидравлической системы: нержавеющая сталь 1.4104
Корпус электродвигателя: нержавеющая сталь 1.4301
Вал электродвигателя: нержавеющая сталь 1.4305
Описание/конструкция
Погружной дренажный насос длявертикального или горизонтального монтажа.

Гидравлическая часть
Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.

Электродвигатель
Коррозионностойкий однофазный или трехфазный электродвигатель прямого пуска. Герметично залитый электродвигатель, пропитанный смолой, обмотка с изолирующей лакировкой, самосмазывающиеся подшипники, наполнение водно-гликолевой смесью.

Охлаждение
Охлаждение электродвигателя происходит за счет перекачиваемых жидкостей. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемых жидкостей. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.
Определение параметров
Для этих агрегатов режим всасывания невозможен!
Агрегат во время эксплуатации должен целиком находиться в воде!
Комплект поставки
Гидравлическая часть в полном сборе с электродвигателем
Кабель электропитания 1,5/1,75/2,5/4,0 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4 x 1,5 мм2)
В однофазном исполнении, вкл. распределительные пусковые устройства с конденсатором, термическим реле электродвигателя, а также включателем/выключателем
Инструкция по монтажу и эксплуатации
Опции
Исполнения электродвигателя для особых напряжений 3~230 В, 50 Гц; 3~500 В, 50 Гц; 1~230 В, 60 Гц; 3~230 В, 60 Гц; 3~380 В, 60 Гц; 3~460 В, 60 Гц
